True DMX si riferisce a un percorso del segnale DMX diretto e non elaborato attraverso un dispositivo. A differenza delle porte DMX standard, che possono includere buffering, amplificazione o elaborazione del segnale, una porta True DMX agisce come una connessione passante. Instrada il segnale DMX in ingresso direttamente all'uscita senza fare affidamento sull'elettronica interna del dispositivo. Questo viene realizzato attraverso una semplice connessione galvanica, garantendo che il segnale rimanga inalterato dallo stato di alimentazione o dallo stato operativo del dispositivo.

Pensa a una porta True DMX come a un condotto—simile a una ciabatta elettrica che passa elettricità senza alterarla. Questo design rende le porte True DMX indipendenti dal circuito del dispositivo, fornendo un meccanismo di sicurezza per la continuità del segnale. Nei setup professionali, questa caratteristica è inestimabile per mantenere l'integrità delle prestazioni.

In una rete DMX tipica, dispositivi come splitter o convertitori sono collegati in cascata per distribuire il segnale DMX a più apparecchi. Un approccio comune è quello di alimentare il segnale nell'ingresso di un dispositivo e utilizzare la sua uscita per connettersi all'ingresso del dispositivo successivo. Tuttavia, questo metodo introduce due rischi significativi:

1. Perdita di Porte di Uscita: Ogni dispositivo utilizzato per inoltrare il segnale consuma una porta di uscita che altrimenti potrebbe connettersi agli apparecchi di illuminazione, riducendo la capacità della rete.
2. Punto Unico di Rottura: Se un dispositivo nella catena si guasta - a causa di perdita di corrente, malfunzionamento hardware o problemi di configurazione - l'intera rete a valle perde il segnale DMX.

Le porte DMX vere eliminano questi rischi. Fornendo un percorso del segnale diretto, permettono ai dispositivi di essere collegati in cascata senza sacrificare porte di uscita o introdurre dipendenze dalla funzionalità dei singoli dispositivi. Ciò assicura che il segnale DMX continui a fluire, anche se un dispositivo è offline o malfunzionante, diventando una pietra angolare di un infrastruttura di illuminazione scenica affidabile. 🎭

I veri porti DMX sono progettati per mantenere l'integrità del segnale attraverso una catena di dispositivi. Ecco come funzionano in una configurazione tipica:

• Instradamento Diretto del Segnale: Il segnale DMX in arrivo entra nell'ingresso del dispositivo e viene simultaneamente instradato alla porta di uscita True DMX tramite una connessione galvanica. Questo bypassa l'elaborazione interna del dispositivo, garantendo che il segnale rimanga intatto.
• Indipendenza del Dispositivo: L'uscita True DMX funziona indipendentemente dal fatto che il dispositivo sia acceso, configurato correttamente o operativo. Questo è fondamentale per installazioni su larga scala dove il downtime non è un'opzione.
• Continuità della Catena: Collegando l'uscita True DMX di un dispositivo all'ingresso del successivo, si crea una catena robusta che mantiene il flusso del segnale anche se i singoli dispositivi falliscono.

Ad esempio, in una produzione teatrale con più splitter DMX, il segnale può essere inviato da un controller all'ingresso del primo splitter, poi passato attraverso la sua porta True DMX al successivo splitter, e così via. Questa configurazione garantisce che il guasto di un singolo dispositivo non interrompa l'intera rete, fornendo tranquillità per i progettisti e tecnici delle luci

Dispositivi di grado professionale, come il Splitter Pro e ArtGate Pro di Sundrax, incorporano porte True DMX come caratteristica standard. Questi dispositivi sono progettati per ambienti difficili, offrendo:

• Isolamento galvanico: Protegge dalle interferenze del segnale e garantisce una trasmissione dei dati pulita.
• Design robusto: Costruito per resistere alle difficoltà dei tour, del teatro e delle installazioni su larga scala.
• Supporto multi-protocollo: Compatibile con DMX512, RDM, ArtNet, sACN e altro, rendendoli versatili per reti di illuminazione moderne.

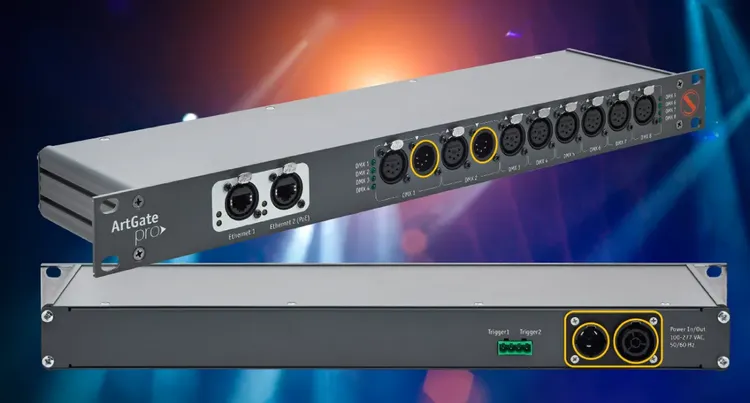

Ad esempio, il Sundrax Splitter Pro presenta più porte DMX isolate otticamente insieme a uscite True DMX, permettendo ai tecnici di costruire reti estese e tolleranti ai guasti. Allo stesso modo, il ArtGate Pro combina la funzionalità True DMX con una avanzata conversione Ethernet-to-DMX, supportando configurazioni complesse con latenza minima. Queste caratteristiche rendono l'attrezzatura Sundrax una scelta preferita per i professionisti che danno priorità a stabilità e scalabilità

Per fornire chiarezza agli integratori di sistemi, la seguente tabella descrive le caratteristiche principali delle porte DMX True rispetto alle porte DMX standard:

Caratteristica: Elaborazione del segnale
Porta DMX True: Nessuna, connessione galvanica diretta.
Porta DMX Standard: Bufferizzata o amplificata.

Caratteristica: Dipendenza dal dispositivo
Porta DMX True: Indipendente dallo stato operativo o alimentazione.
Porta DMX Standard: Richiede che il dispositivo sia alimentato e funzionante.

Caratteristica: Caso d'uso
Porta DMX True: Trasmissione del segnale per il concatenamento.
Porta DMX Standard: Distribuzione del segnale ai dispositivi.

Caratteristica: Impatto del guasto
Porta DMX True: Nessun impatto sui dispositivi a valle.
Porta DMX Standard: Il guasto interrompe il segnale a valle.

Caratteristica: Connettore tipico
Porta DMX True: XLR a 5 pin (F).
Porta DMX Standard: XLR a 5 pin o 3 pin (F).

Questa tabella mette in evidenza perché le porte DMX True sono essenziali per applicazioni mission-critical dove l'affidabilità del segnale è fondamentale

Per massimizzare i benefici delle porte True DMX, considera queste raccomandazioni:

• Pianifica la tua Topologia di Rete: Mappa la tua catena DMX per assicurarti che le porte True DMX siano utilizzate strategicamente per il passaggio del segnale, preservando le porte di uscita per i dispositivi.
• Usa Cavi di Qualità: Utilizza cavi XLR a 5 pin con impedenza di 110 ohm per minimizzare il degrado del segnale, specialmente in lunghe distanze. Evita di usare cavi audio, che possono causare interferenze.
• Verifica la Compatibilità: Assicurati che tutti i dispositivi nella catena supportino True DMX o abbiano una funzionalità di pass-through compatibile per evitare strozzature.
• Teste la Ridondanza: Simula guasti dei dispositivi durante l'installazione per confermare che la catena True DMX mantenga l'integrità del segnale.

Seguendo queste pratiche, i professionisti dell'illuminazione possono creare reti DMX robuste e tolleranti ai guasti che funzionano in modo affidabile sotto pressione

1. Cosa fa effettivamente una porta True DMX?
Una porta True DMX ti offre un passaggio diretto e non bufferizzato del segnale DMX. Questo significa che anche se il dispositivo è spento o si blocca durante uno spettacolo, il segnale continua. È un semplice ma fondamentale strato di ridondanza.

2. In cosa è diversa da una normale uscita DMX?
Le uscite DMX standard di solito dipendono dai circuiti interni: senza alimentazione, niente segnale. Una porta True DMX, d'altra parte, utilizza una connessione galvanica che non dipende dallo stato del dispositivo. È come un ponte cablato che rimane sempre aperto.

3. Perché dovrebbe interessarmi il True DMX in configurazioni più grandi?
Perché quando gestisci decine (o centinaia) di apparecchi, un collegamento difettoso può bloccare tutta la tua catena a valle. Il True DMX ti dà la tranquillità che anche se un splitter o un nodo si guastano, il segnale non si interromperà.

4. Le porte True DMX possono trasmettere anche dati RDM?
Sì — purché l'intera linea supporti RDM. La porta True DMX stessa non lo bloccherà, ma tieni presente che qualsiasi dispositivo a valle non compatibile con RDM può interferire.

5. Come posso sapere se un dispositivo ha una porta True DMX?
Cerca etichette come "Thru", "True DMX" o simili vicino a un'uscita XLR a 5 pin. È spesso documentato nel manuale del dispositivo. In caso di dubbio, spegni l'unità e verifica se il segnale DMX continua a passare.

6. Le porte True DMX sono esagerate per piccoli locali?
Non necessariamente. Anche in configurazioni piccole, è buona pratica progettare per la stabilità — soprattutto se hai intenzione di ingrandire. Un dispositivo guasto non dovrebbe distruggere l'intero sistema di illuminazione.

7. E per quanto riguarda i cavi lunghi — ci sono preoccupazioni?
Le porte True DMX possono gestire assolutamente cavi lunghi, ma attieniti ai cavi DMX adeguati — impedenza di 110 ohm, preferibilmente schermati. Come con qualsiasi linea DMX, cerca di rimanere sotto i 200 metri per corsa per evitare il degrado del segnale.

8. Come implementa Sundrax il True DMX nei suoi dispositivi?
Sundrax lo prende sul serio. Dispositivi come lo Splitter Pro e l'ArtGate Pro includono porte True DMX con isolamento galvanico — ossia separazione fisica ed elettrica — così il tuo segnale rimane pulito e ininterrotto. È una scelta solida per ambienti live impegnativi.

Porte DMX autentiche sono un segno distintivo dell'attrezzatura di illuminazione scenica professionale, offrendo una soluzione semplice ma potente per costruire reti DMX resilienti. Consentendo il pass-through diretto del segnale, eliminano i punti di guasto unici e preservano le preziose porte di uscita per i dispositivi d'illuminazione. Dispositivi come lo Splitter Pro e l'ArtGate Pro di Sundrax esemplificano questa tecnologia, combinando la funzionalità DMX autentica con funzionalità avanzate come l'isolamento galvanico e il supporto multi-protocollo. Per i lighting designer e i tecnici, comprendere e utilizzare le porte DMX autentiche è essenziale per offrire esibizioni impeccabili in teatri, concerti ed eventi dal vivo. 🚀
