Splitter Duo Board

Splitter Duo Board – Scheda per il montaggio senza cornice del PCB DMX

Name: Splitter Duo Board
Brand: Sundrax

Splitter DMX a doppia zona con isolamento ottico PCB RDM hub

```html

La Splitter Duo Board è uno splitter DMX senza cornice su una PCB progettato per l'integrazione nascosta in alloggiamenti ed equipaggiamenti per applicazioni OEM. Dispone di DIP switch per la configurazione, opzioni di alimentazione AC/DC e isolamento galvanico. Le configurazioni sono disponibili con 1–3 ingressi e 2/4/5 uscite, supportando DMX512 con RDM.

Problemi risolti da Splitter Duo Board

Necessità di integrazione nascosta negli equipaggiamenti: la PCB DMX splitter senza contenitore può essere facilmente montata in nicchie, pali della luce e alloggiamenti personalizzati.
Interferenze e loop di massa nelle strutture metalliche: l'isolamento galvanico integrato su tutte le porte protegge il segnale dalle interferenze e da potenziali danni.
Diverse fonti di alimentazione: il dispositivo può funzionare sia con alimentazione DC che AC a seconda del modello scelto:
- Splitter DMX 9–36 V DC (codice prodotto SPBD-2D4D-DC)
- Scheda DMX 110–220 V AC (codice prodotto SPBD-2D4D-AC)
Requisiti di raffreddamento esterni che influiscono sul design di nicchie o alloggiamenti: la Splitter Duo Board nascosta utilizza il raffreddamento passivo e non richiede ventole anche sotto un carico pieno.
Divisione di più linee DMX: il dispositivo può essere configurato come due splitter indipendenti in modalità Duo.
Requisiti di configurazione rapida: la configurazione tramite DIP-switch consente un'impostazione rapida e semplice in loco.

Pubblico di destinazione

Questa scheda DMX integratrice è progettata per integratori di sistema, produttori OEM e distributori che creano soluzioni personalizzate. Il dispositivo rende possibile incorporare funzionalità DMX professionali in qualsiasi progetto. È perfettamente adatto per soluzioni white-label e per applicazioni che richiedono incorporamento DMX in alloggiamenti personalizzati, come installazioni in strutture architettoniche o contenitori non standard. È anche una scelta eccellente per l'integrazione in scenografie teatrali e oggetti di scena.

```

Supporta RDM
Supporta RDM
Supporto completo RDM E1.20 (controller/responder), controllo e comunicazione bidirezionale che semplificano la manutenzione del tuo sistema di illuminazione.
UltraStart
UltraStart
Dispositivo pronto in meno di 3 secondi dopo l'alimentazione.
Porte Isolate Galvanicamente
Porte Isolate Galvanicamente
Isolamento completo di ciascuna porta per creare una protezione affidabile contro le sovratensioni
Convezione Naturale del Calore
Convezione Naturale del Calore
Niente ventilatori, niente raffreddatori, niente fessure di ventilazione - protezione completa dalla polvere

```html
- Modulo DMX PCB compatto: senza alloggiamento per integrazione nascosta in apparecchiature e soluzioni personalizzate.
- Alimentazione flessibile: funziona da rete elettrica AC o 9–36 V DC per installazioni mobili.
- Isolamento galvanico a livello di scheda: protegge ogni linea da interferenze elettriche e garantisce il funzionamento a tensioni fino a 305 V.
- Configurazione tramite DIP-switch: permette la configurazione in loco senza software.
- Raffreddamento passivo: semplifica i requisiti di alloggiamento (non è richiesto un flusso d'aria forzato).
- Compatibilità con i protocolli: supporto completo per DMX512 e RDM (ANSI E1.20) assicura un monitoraggio intelligente e diagnostica.
Scenari di applicazione

Questa potente scheda DMX integrata è destinata all'installazione nascosta in ambienti professionali dove le linee DMX devono essere espanse per collegare più dispositivi. Il suo design compatto permette un'installazione DMX nascosta in teatri, centri culturali, arene e stadi. La scheda splitter può essere adattata a requisiti esclusivi utilizzando le dimensioni e i dati forniti per costruire alloggiamenti personalizzati, inclusi alloggiamenti stampati in 3D. L'assenza di un alloggiamento nativo la rende ideale per installazioni DMX su lampioni, dove lo spazio è limitato.

Ambiente operativo

Questa scheda DMX a basso profilo è progettata per l'integrazione in alloggiamenti e apparecchiature di terze parti. La sua resistenza alle condizioni esterne dipende dall'alloggiamento in cui è installata. La scheda stessa funziona entro un intervallo di temperatura di 0°C a +60°C (32°F a 140°F) e può sopportare un'umidità relativa fino al 95% (non condensante).
Nota di installazione
- Installare il PCB splitter DMX all'interno di alloggiamenti con classificazioni adatte per l'ambiente operativo previsto.
- In condizioni di elevata umidità, applicare un rivestimento protettivo per l'umidità sulla scheda PCB.
- Verificare la polarità DC e il corretto cablaggio AC prima di alimentare la scheda.
- Fissare la scheda utilizzando tre viti all'interno dell'alloggiamento OEM.
Questo è un modulo DMX incorporato OEM pronto per l'uso.
```

Diagramma di Connessione DMX

Tutti i protocolli standard del settore pertinenti come DMX512 e RDM sono supportati

Prestazioni ottimizzate delle schede PCB pronte per l'integrazione nelle tue installazioni e attrezzature. Stessa funzionalità e vantaggi dei prodotti Sundrax classici, prezzi più convenienti e ordinazioni all'ingrosso disponibili

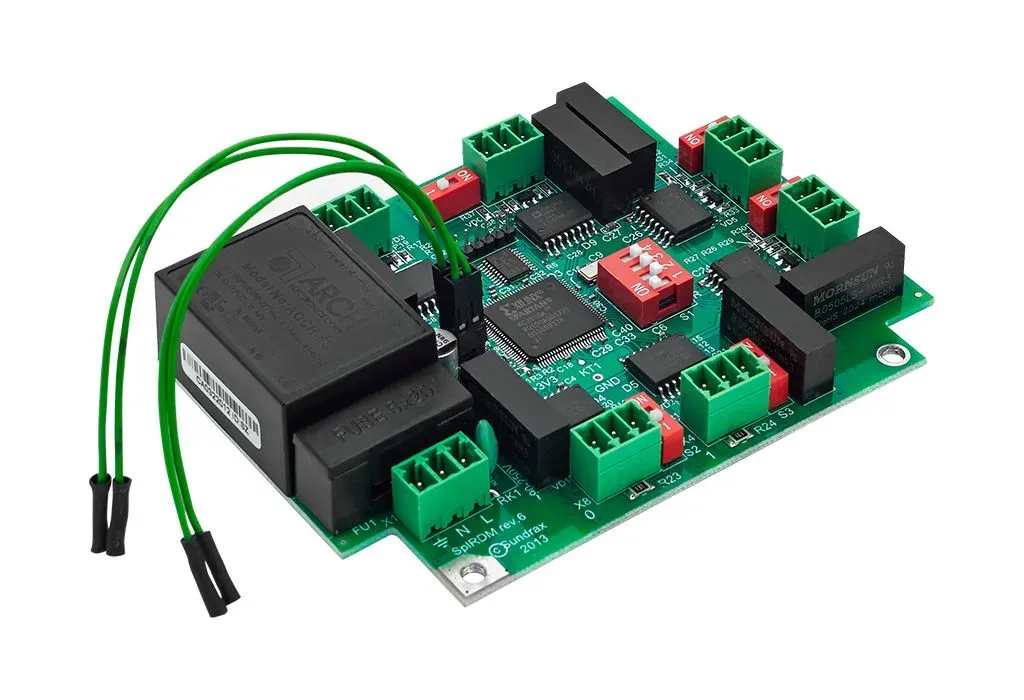

PCB dual-zone optically isolated DMX splitter RDM hub Sundrax Entertainment

Splitter Duo Board

Splitter DMX a doppia zona con isolamento ottico PCB RDM hub

Splitter Duo Board – Scheda per il montaggio senza cornice del PCB DMX

Meccanico: Alloggiamento: no
Dimensioni, mm: 100 (L) x 19 (A) x 78 (P)
Peso: 0,05 kg
Installazione: attrezzature da palco, lampade, ecc.
Potenza & Elettrica: Alimentazione: ~ 100-250 V, 50/60 Hz o 9-36 V
Consumo massimo di energia: 5W
Fusibile: 0.5 A
Ambiente: Temperature di esercizio: 0 ... + 60 ° C
Temperature di stoccaggio: -50 ... + 70 ° C
Umidità relativa max.: 95%
Grado di protezione IP: no
Certificati: Conforme CE, RoHS
Garanzia: 36 mesi
Controllo / Connessioni Dati: Protocolli supportati: DMX512, RDM
Frequenza di aggiornamento dati DMX: 44 Hz

Input / Output: Ingressi DMX: 1 o 2
Uscite DMX: 4 o 5
Connettori DMX: blocchi terminali 15EDGVC-3.81-03,
15EDGVC-3.5-03
Configurazione / Indicazione: Impostazione: Interruttori DIP
Indicatori: LED per DMX
Contenuto del Pacchetto: Scheda Splitter Duo
Set di connettori
